储能系统（BESS）工作在极端条件下：高电压、大电流、宽温度循环以及7×24小时连续运行。功率半导体器件面临着远比普通工业电源更为严苛的验证标准。

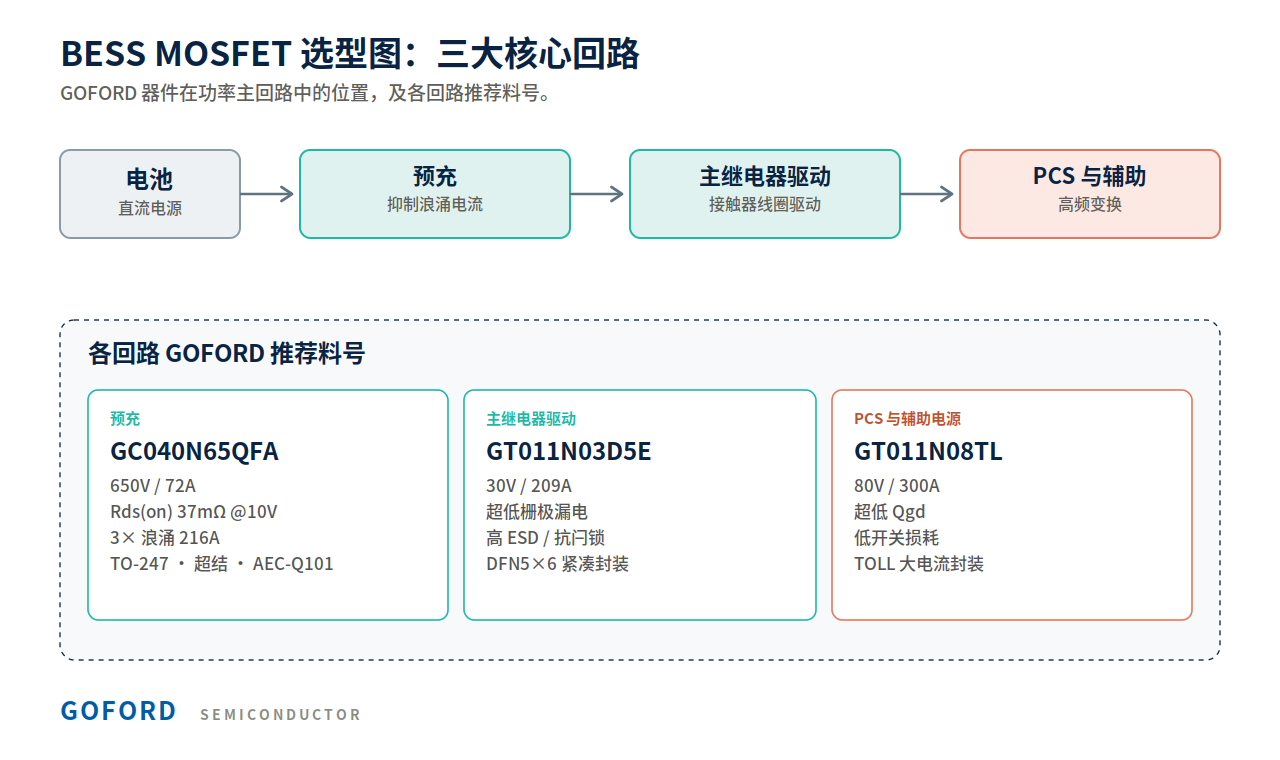

在完整的BESS中，MOSFET承担三大核心功能电路，每种电路都有不同的性能需求：

1. 预充电电路——在上电过程中抑制浪涌电流，承受毫秒级脉冲应力。关键指标：宽SOA、高峰值漏极电流（IDM）、超低Rds(on)。

2. 主继电器驱动电路——在连续带电运行下驱动主继电器/接触器线圈。要求车规级可靠性、超低栅极漏电流以及强抗闩锁能力。

3. PCS辅助与低压侧电路——高频开关以实现最高能效。关键规格：低Qgd、最小化开关损耗、优异的热稳定性。

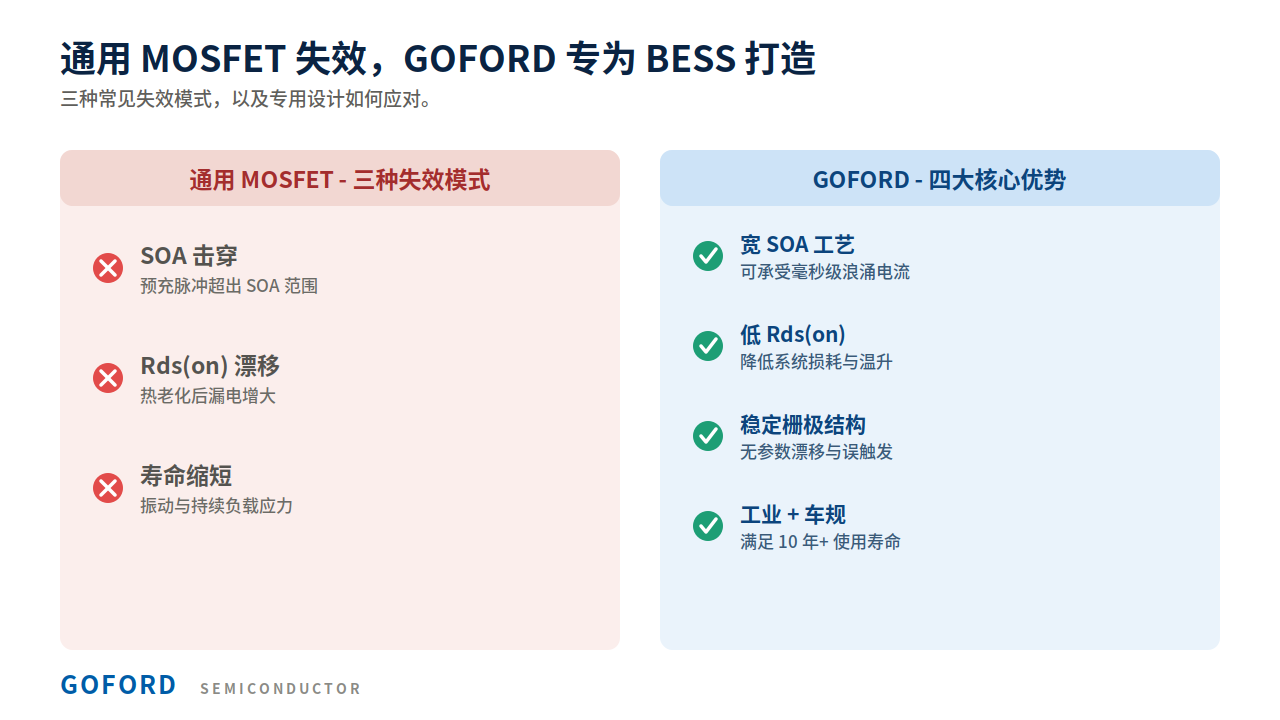

通用的现成MOSFET在BESS应用中常出现三种典型失效模式：

•当预充电脉冲超过SOA极限时器件烧毁。

•长期热循环老化后Rds(on)严重漂移、漏电流上升。

•持续振动和连续电流负载导致可靠性下降、使用寿命缩短。

GOFORD提供针对完整BESS工作范围全面优化的一体化MOSFET解决方案，核心优势如下：

✅宽SOA工艺，可承受毫秒级浪涌电流冲击。

✅低Rds(on)设计，降低系统功耗和工作温度。

✅稳定的栅极结构，消除长期运行中的参数漂移和误触发。

✅工业级与车规级双重认证，支持10年以上的BESS使用寿命。

GOFORD推荐用于BESS的MOSFET系列

1. 预充电专用MOSFET

应用：BESS簇架构中的高压预充电回路。

亮点：超宽SOA、高浪涌电流耐受能力、低导通损耗。

GC040N65QFA（首选，高功率）

(1)超结（SJ）工艺，宽SOA，可承受预充电浪涌；3倍额定浪涌电流高达216A。

(2)低Rds(on) 37mΩ @10V，导通损耗和发热低，适合7×24小时储能运行。

(3)通过AEC-Q101车规级认证，保障BESS长期可靠性。

(4)电气规格：650V / 72A，Pd 496W，Qg 158nC，封装TO-247。

GC085N65QFA（高密度，车规）

(1)超结工艺，宽SOA，3倍额定浪涌高达120A。

(2) Rds(on) 72mΩ @10V，Qg 76nC，紧凑TO-247封装，适合高密度布局。

(3)通过AEC-Q101认证；电气规格：650V / 40A，Pd 299W。

注：根据实际直流平台，也可选择其他GC系列电压（最高800V）。

2. 主继电器驱动MOSFET

应用：BMS主继电器/接触器线圈驱动。

亮点：长期高可靠性、超低漏电流、强抗老化性能。

G2305

(1)超低栅极漏电流，长期热循环后参数漂移极小。

(2)高抗闩锁能力和ESD防护，应对接触器感性尖峰。

(3)紧凑SOT-23封装，适合BMS主继电器驱动电路。

(4)规格：30V / 5A，工作温度-55°C至150°C。

GT011N03D5E

(1)超稳定栅极结构，适合长期7×24小时储能运行。

(2)增强的ESD和雪崩耐受能力，连续带电负载下高可靠性。

(3)低漏电流，降低BMS系统静态功耗。

(4)规格：30V / 209A，DFN5×6紧凑大电流封装。

3. PCS与高频回路MOSFET

应用：功率变换级和辅助电源。

亮点：低Qgd、优异能效、针对高频开关优化。

GT011N08TL（大功率PCS首选）

(1)优化的超低Qgd，降低高频开关损耗。

(2)平衡的导通与开关损耗，实现优异的满载效率。

(3)低寄生电容，EMI友好，适用于高频PFC和双向DC-DC。

(4)规格：80V / 300A，TOLL大电流封装。

G20N03D2 / G3404LL（微型高频辅助电源）

(1)极小Qg，实现轻载下超快开关。

(2)微型封装节省PCB空间，适合控制板辅助电路。

(3)低功耗，提升待机效率。

(4)规格：30V，紧凑DFN2×2 / SOT-23-6封装。

如今BESS行业的竞争聚焦于安全与能效两方面。正确的MOSFET选型可大幅降低系统故障率、提升整体效率，并延长储能设备的完整生命周期。

欢迎所有BMS、储能和PCS工程师就BESS功率器件选型、预充电电路优化和可靠性提升进行技术交流。
